Up Side Down Gabel- die Funktion
Eine USD Gabeln mit einem Cardridgesystem gibt es in zwei Varianten. Die Variante mit einem offenem Cardridge arbeitet mit einem Ölkreislauf. Das heißt, das dass Gabelöl für die Dämpfung in Druck und Zugstufenbereich zuständig ist. Da Öl verhindert das Durchschlagen im letztem Drittel des Federweges. Man sollte darauf achten Öle zu verwenden, welche eine hohe Schmierfähigkeit besitzen. Dieses ist wichtig, um das Tauchrohr gleitfähig zu halten. Diese Eigenschaft wird oft unterschätzt. Günstige Öle besitzen oft eine schlechte Haftungseigenschaft.
Druckstufe
Beim langsamen Einfedern wird das Öl durch das Volumen der Kolbenstange im Cardridge verdrängt und durch den Druckstufenversteller gedrückt. Bei hoher Einfedergeschwindigkeit kann das Öl ,das durch das Volumen der Kolbenstange verdrängt wird, nicht schnell genug durch den Druchstufenversteller gedrückt werden.. Der Druck steigt an und drückt durch Bohrungen im Dämpferkolben auf das Shimspaket. Durch den hohen Druck öffnet sich das Shimspaket und das Öl kann schneller fließen, das heißt, die Gabel kann schneller arbeiten. Beim Ausfedern wird der Druckstufenversteller mit einem Rücklaufventil umgangen und die Gabel kann ungehindert von der Druckstufe ausfedern.
Zugstufe
Der Zugstufenbereich arbeitet fast genau so. Das Öl wird beim langsamen Ausfedern durch den Zugstufenversteller gedrückt. Beim schnellen Ausfedern wird das Öl durch das Volumen der Kolbenstange verdrängt. Dieser kann das Öl nicht schnell genug fließen lassen und öffnet dann, wegen des zu hohen Druckes, am Dämpferkolben das Shimspaket. Jetzt kann das Öl schneller fließen und die Gabel federt gedämpft aus. Beim wieder einfedern wird das Öl durch ein Rücklaufventil am Zugstufenversteller vorbei geführt.
Bei einer Gabel mit einem geschlossenen Cadridgesystem ist die Funktionsweise der Druck und Zugstufenversteller gleich. Aber dieses System ist geschlossen. Das Öl im Cadridge dämpft nur die Zug und Druckstufe. Für die Erhaltung der Gleitfähigkeit des Tauchrohres und das Durchlagen der Gabel im obersten Drittel ist das ,, Gabelöl’’ zuständig.Das Gabelöl befindet sich noch zusätzlich zum Öl im Cadridge in der Gabel.
Das Gabelöl befindet sich noch zusätzlich zum Öl im Cadridge in der Gabel.

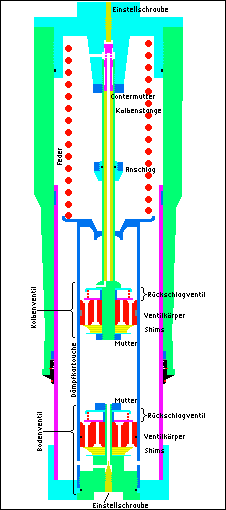

Animation
|
|
